激光测量系统采用三角测量法，一组相向同轴安装的精密激光位移传感器安装在一个沿横向面直线往复运动的C型架结构上下臂中。适用于锂电极片涂布、辊切、卷绕等工席，对被测极片涂层厚度，边缘削薄区厚度等进行在线非接触式无损检测；以及金属箔材、薄膜、片材、板材等行业，进行产品厚度检测。
激光测量系统
激光在线测厚仪测厚仪采用三角测量法，一组相向同轴安装的精密激光位移传感器安装在一个沿横向面直线往复运动的C型架结构上下臂中。激光器间距D0，上激光器测量到的极片上表面位移距离为D1，下激光器测量到的极片下表面位移距离为D2，被测极片的几何厚度为T，则：T=D0-D1-D2。该产品适用于锂电极片涂布、辊切、卷绕等工席，对被测极片涂层厚度，边缘削薄区厚度等进行在线非接触式无损检测；以及金属箔材、薄膜、片材、板材等行业，进行产品厚度检测。详细介绍产品优势
1、高精度：测量精度达到微米级别，测量重复精度<±0.3um，适合对厚度要求严格的工业应用；
2、非接触式：先进的光学测量技术，无需直接接触物体，不会对材料表面产生损伤或变形；
3、采样频率高：最高可到50kHz，数据量大，细微特征可分辨；
4、自校准功能：通过标准厚度片实现过程自动校准，保证长时间使用的准确性；
5、数据实时输出：测量界面实时显示测量厚度与曲线，适用于产线实时监控产品厚度变化；存储海量测量数据，便于后续进行质量分析；功能性强:厚度实时输出、超限报警、NG信号输出、闭环控制、MES通讯、报表统计、质量分析等功能完备；
6、功能性强：厚度实时输出、超限报警、NG信号输出、闭环控制、MES通讯、报表统计、质量分析等功能完备；
7、使用方便：软件界面直观显示测量数据，操作简便，便于技术人员快速上手；
8、定制化服务：提供定制化的测厚解决方案，满足客户个性化需求。
产品参数

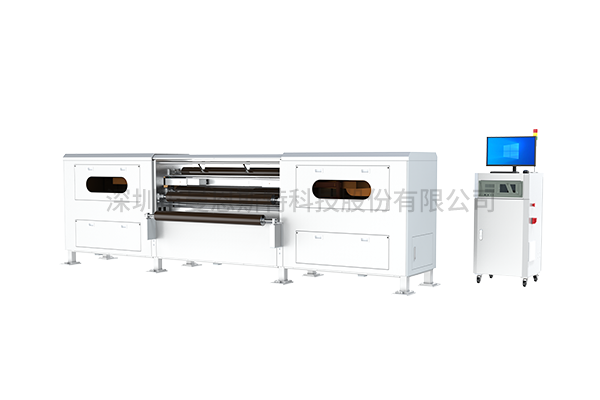

双点式卧式测厚仪一体式的O型扫描架，将大幅宽测量所需的测量行程分配到左右两组传感器，单组传感器扫描行程减半，缩短传感器安装悬臂长度，减小悬臂抖动影响，提高测量准确性。该产品适用于锂电行业辊压工序，较大幅宽(1500~1800mm)的极片厚度测量。详细介绍产品优势
1、扫描X方向同时安装两组传感器，测量过程中，每组传感器扫描一半的幅宽，通过上位机软件将被测极片左右区域检测数据做厚度拟合，最终形成完整的单次测量曲线显示；
2、单组传感器扫描行程减半，缩短测量单周期扫描时间，提升相同工作时间范围内测量效率，减少漏检率。
产品参数
